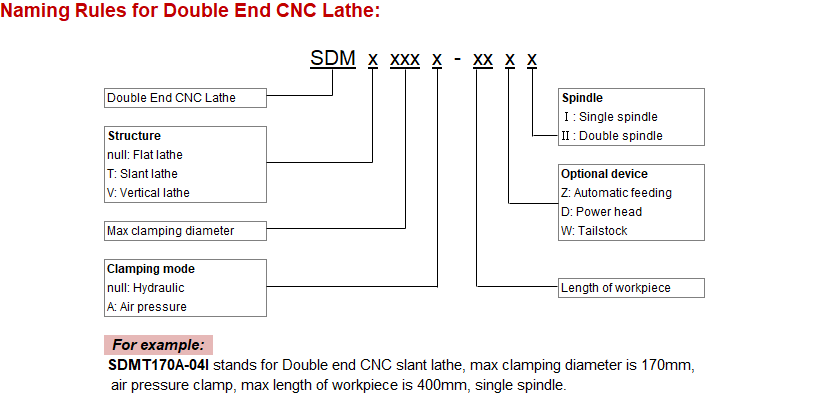

SDM 雙端面數控車床 _ SDMT100-300-1200
機床簡介:
SDMT100-300-1200型雙端面數控車床系雙座標系兩軸聯動，半閉環控制數控車床。主機采用整體床身，45度斜軌，后置滑鞍結構布置，直線滾動導軌，滾珠絲杠驅動。動態特性好，精度高，剛性強。防護采用全封閉防護，左右開內置拉門，獨立集屑水箱，排屑性能好。控制系統采用臺灣多平面系車床數控系統，進口交流縱、橫向進給伺服電機。
主要特點:
● 本產品整合回轉主軸、液、氣旋轉夾緊缸與精密筒夾組合于一體。
● 專為各式長形軸、套類零件進行雙端同時加工所設計的精密機床。
● 工件可以一次裝夾后同時車削，省去工件卸料再上料的時間，并且有效地保證工件的同心度。
● 可以配有自動送料裝置，無需人工操作，大幅度提升加工作業的自動化程度，節省加工時間與成本。
適用范圍:

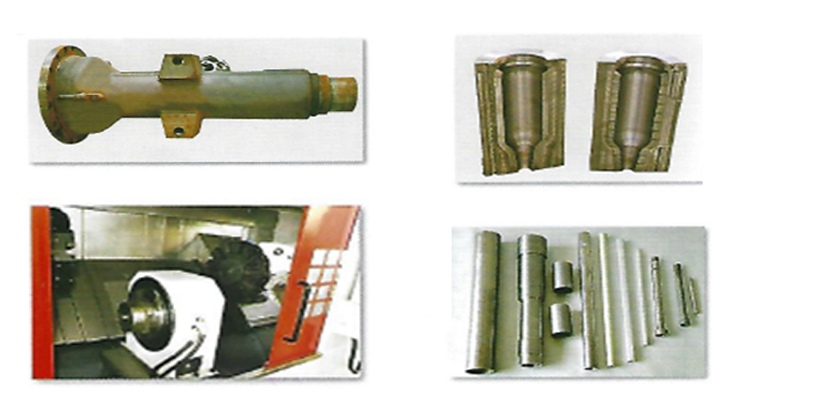

雙端面車床適用于加工各種長桿和長管類零件，如汽、摩車避震器管、桿，螺桿，跑步機滾筒，打印機復印機光桿，內孔型腔模具等。
技術參數:
項 目 | 單 位 | 規 格 | |
作業能力 | 最大車削直徑 | mm | Ф200 |
最大夾持直徑 | Ф100 | ||
最大加工長度 | 400 | ||
最短夾持長度 | 140 | ||
最 大 行 程 | X軸 | mm | 左：200 右：200 |
Z軸 | mm | 左：600 右：600 | |
主
軸
箱 | 主軸轉速范圍 | r/min | 100-2500 |
主電機功率 | kw | 11（伺服） | |
主軸型號(兩端尺寸) | mm | 180 | |
主軸軸徑尺寸 | Ф220 | ||
主軸中心至床面高度 | 260 | ||
主軸中心至地面高度 | 1020 | ||
主軸夾具 | 夾持方式 | 液壓 | |
左、右端夾持直徑 | mm | ≤Ф100 | |
快 進 速 度 | X，X′軸 | m/min | 15 |
Z，Z′軸 | 15 | ||
刀 盤 | 驅動方式 | 液壓 (進口八工位刀塔) | |
刀位數 | 12 | 12 | |
外圓刀方尺寸 | mm | 25*25 | |
刀具數量 | 6*2（左右） | ||
鏜刀座最大直徑 | mm | Ф40 | |
機床外形尺寸（長×寬×高） | mm | 2380*1600*1850 | |
機床重量 | 凈重 | kg | 2800 |
毛重 | 3500 | ||
